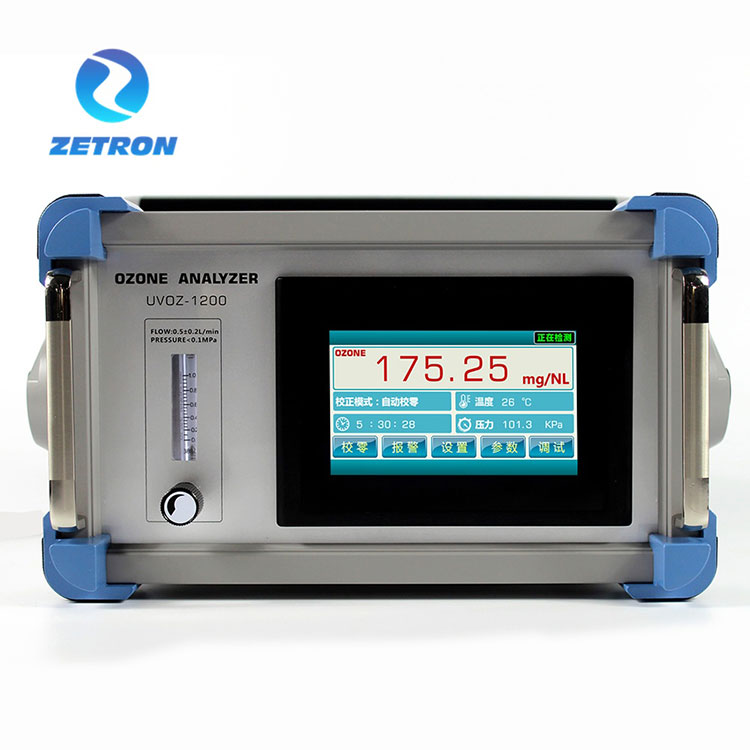

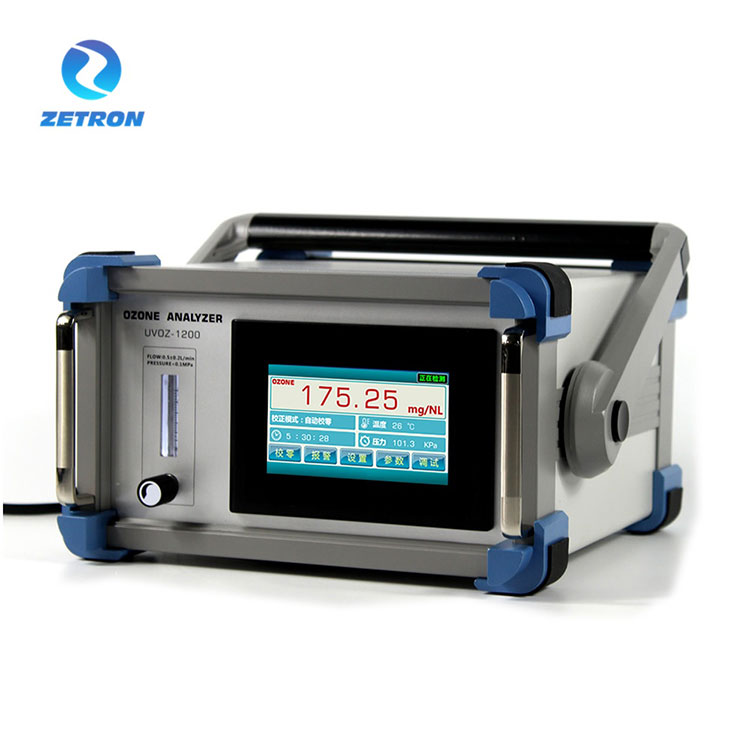

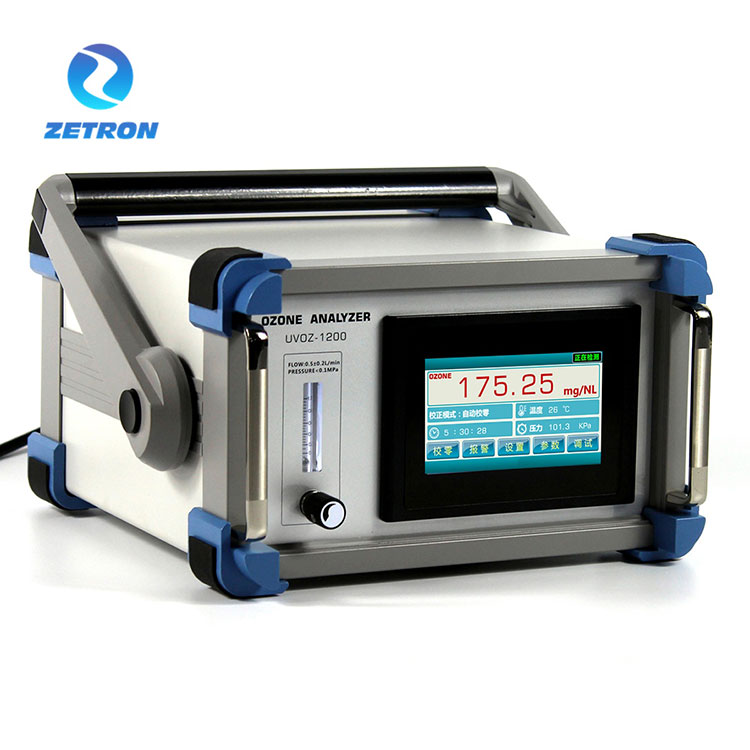

ခရမ်းလွန် Ozone detector

ရှာဖွေတွေ့ရှိမှုနိယာမ - UV dual path dual path absorption method သည် Ozone မီးစက်ရှာဖွေတွေ့ရှိမှုသို့မဟုတ်အိပ်စက်ခြင်းဆိုင်ရာအာရုံစူးစိုက်မှုကိုရှာဖွေတွေ့ရှိခြင်းအတွက်အသုံးပြုသည်။
တိုင်းတာခြင်းအကွာအဝေး: 0-300g / NM3; 0-200g / nm3; 0-100G / NM3; 0-50g / NM3 ။
ထုတ်ကုန် features များ - ဤအိုဇုန်းလွှာ concern sensector သည်အလိုအလျောက်အလင်းအရင်းအမြစ်ညှိနှိုင်းမှုလုပ်ဆောင်ချက်တစ်ခုတွင်အလိုအလျောက်အလင်းရောင်ရင်းမြစ်ဆိုင်ရာညှိနှိုင်းမှုလုပ်ဆောင်ချက်တစ်ခုရှိသည်။ ဤ UV Ozone Detector သည် Ozone မီးစက်၏အပြင်ဘက်တွင်ထုတ်လုပ်သည့်ဓာတ်ငွေ့၏ပေါက်ကွဲမှုဖြစ်ပွားသည့်ဓာတ်ငွေ့ပေါက်ကွဲမှုဖြစ်ပွားခြင်းနှင့်ပေါင်းစပ်ခြင်းနှင့်ရှာဖွေတွေ့ရှိခြင်းအတွက်အသုံးပြုသော Ozone Pipeline ၏ထွက်ပေါက်နှင့်ချိတ်ဆက်ရန်အဓိကအသုံးပြုသည်။

မော်ဒယ်:PTM600OZ

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

အထွေထွေဖော်ပြချက်

UV Ozone Detector သည် Ozone အကြောင်းအရာကိုလေသို့မဟုတ်အောက်စီဂျင်ဖြင့်တိုင်းတာရန်အတွက်မိုက်ခရိုခွန်နီအခြေစိုက် dual-beam photometer (UV 254 NM) ဖြစ်သည်။

နမူနာဓာတ်ငွေ့တွင် Ozone အကြောင်းအရာကိုအကဲဖြတ်ရန် Theuvozone Detector သည်တိုင်းတာခြင်းရုပ်သံလိုင်းရှိခရမ်းလွန်ရောင်ခြည်,

Ozone Analyzer တွင် Touch SCRESTING opertation interface ရှိပြီးအချိန်နှင့်တပြေးညီ Ozone အာရုံစူးစိုက်မှုကိုပြသသည်။ Touch Screen သည်ဖိအားနှင့်အပူချိန်လျော်ကြေးပေးခြင်းနှင့်လည်းသက်ဆိုင်သည်။ မြင့်မားသောအာရုံစူးစိုက်မှု (G / NM3) အကွာအဝေးအတွက်၎င်းသည် Ozone Generator ၏ output ကိုအချိန်နှင့်တပြေးညီပြသရန်အတွက်စီးဆင်းမှု input ၏ function ကိုရှိသည်။ အဓိကအစိတ်အပိုင်းသည် detection တိကျမှန်ကန်မှုကိုထိခိုက်စေခြင်းမှနုတ်ထွက်ခြင်းကိုတားဆီးရန် Light Light Transmitce Quartz နှင့်အတူအသက်ရှည်သောခရိုင်အလင်းစနစ်ကိုမွေးစားသည်။ 24 နာရီစဉ်ဆက်မပြတ်ပြေးနိုင်ရန်သုဇုတ်တညင်အားဖြင့်အိုဇုန်းလွှာကိုပိတ်ပစ်ရန်မလိုအပ်ပါ။

Ozone အာရုံစူးစိုက်မှုကို Ozone (AQ: NM3) သို့မဟုတ် PPMV (AQ: G / M3 သို့မဟုတ် PPM) သို့မဟုတ် PPMV (AQ: G / M3 သို့မဟုတ် PPM) တွင်ပါ 0 င်သည်။ အဆိုပါအာရုံစူးစိုက်မှုယူနစ်စစ်ဆင်ရေးကာလအတွင်းပြောင်းလဲနိုင်သည်။

အခြားအပိုဆောင်းပြုပြင်မွမ်းမံထားသော parameters များသည်အခြားသူများအနက်မှတစ်ခုဖြစ်သည်။

ဖိအားပြသမှု (KPA) ၏ယူနစ်

နှိုးစက် parameters တွေကို (အမြင့် / အနိမ့်တံခါးပေါက်)

လေယာဉ်တင်သင်္ဘောသဘာဝဓာတ်ငွေ့၏သဘောသဘာဝ - လေသို့မဟုတ်အောက်စီဂျင် (PSA)

ရူပီး 485 interface parameters တွေကို

4-20mA signal output ကို

တပ်ဆင်ခြင်းနှင့်ပါဝါဆက်သွယ်မှု

နမူနာဓာတ်ငွေ့ဆက်သွယ်မှုအတွက် 6 x 4 မီလီမီတာ PTFE tubing ကိုအသုံးပြုသင့်သည် (ကျွန်ုပ်တို့တောင်းဆိုမှုအပေါ်ကျွန်ုပ်တို့ထောက်ပံ့မည်) ။ နမူနာဓာတ်ငွေ့ကိုနမူနာဓာတ်ငွေ့ filter ("In") မှတစ်ဆင့်ချိတ်ဆက်ရမည်။ အဆိုပါအာရုံစူးစိုက်မှုတိုင်းတာခြင်း၏အချိန်ကအပေါ်မူတည်သည်

A) နမူနာဓာတ်ငွေ့စီးဆင်းမှုနှုန်း,

(ခ) ဆန်းစစ်ခြင်းကိုပြွန်၏အရှည်,

ဂ) ပြွန်၏လက်ဝါးကပ်တိုင်အပိုင်း (6xx4 မီလီမီတာကိုကျွန်ုပ်တို့အကြံပြုပါသည်။ )

)) Analyzer ကိုယ်တိုင်၏အချိန်၏အချိန်။ အကြံပြုထားသောစီးဆင်းမှုနှုန်း .2 မှ 1 l / min အချိန် lg သည် 2 x 4 မီလီမီတာပြွန်အရှည်နှင့်အတူ 2 မှ 0.4 S သည် 2 ရက်အထိဖြစ်သည်။

အောက်ပါပုံများသည်ဖြစ်နိုင်သော configurations များကိုပြသသည်။

နမူနာနည်းလမ်း - အပြုသဘောဖိအားပေးခြင်း,

display interface - 4.3 လက်မထိတွေ့မျက်နှာပြင်ခွဲ interface;

Content interface: Ozone အာရုံစူးစိုက်မှု, အပူချိန်, ဖိအား;

အရန်ဆောင်ရွက်ချက်များ - အပူချိန်လျော်ကြေး, ဖိအားလျော်ကြေး,

Display Unit: G / NM3, MG / NL optional;

Display resolution: 0.01G / NM3;

ဓာတ်ငွေ့စီးဆင်းမှုနှုန်း: 0.5l ± 0.2l / min;

Input ဖိအား: <0.1MPA;

အာရုံစူးစိုက်မှုအမှား - အများဆုံး 0.5% FS;

linear အမှား - အများဆုံး 0.5% fs;

သုညပျံ့: <± 0.3% ။ fs;

တုံ့ပြန်မှုအချိန်: ≤ 1 ဒုတိယ;

သဘာဝပတ်ဝန်းကျင်အပူချိန်: -30 ~ 80 ℃;

ပိုက်လိုင်း interface method - မြန်မြန်တင်းကျပ်စွာတင်းကျပ် (သံမဏိသံမဏိ);

နမူနာနမူနာအချင်းရှောင်ကွင်း: φ 6 (6mm * 4mm);

ဆက်သွယ်ရေးနည်းလမ်း: ရူပီး 485;

output mode: 4-20mA (တက်ကြွ);

Power Supply: 24V DC;

အရွယ်အစား: 120 မီလီမီတာ (အမြင့်) × 160mm (width) × 60mm နက်ရှိုင်းခြင်း,

မှတ်ချက် - 1Mg / l = 1G / M3 = 467pmm;

အခမဲ့အာမခံ - 24 လ (အိမ်ရှင်အတွက်);

Standard Configuration: Corrosion Flowion Meter, Ozone Expille Detuctor, Ozone Intake (ဖုန်မှုန့်) filter ။

ထုတ်ကုန် features များ:

တိုင်းတာခြင်းဆိုင်ရာအင်္ဂါရပ်များ - သုည Point အလိုအလျောက်ညှိနှိုင်းမှု function, dual path ultraviolelet စုပ်ယူမှုစုပ်ယူမှုအစ,

စမ်းသပ်ခြင်းနည်းလမ်း - dual path uv စုပ်ယူမှုပုံစံ, Long-Life Light Source System, အဆင့်မြင့်အဆင့်မြင့်တိကျမှန်ကန်မှု။

တိုင်းတာခြင်းနိယာမ - Lambert Beer ဥပဒေအရတိကျမှန်ကန်သောတိုင်းတာမှုများသည် photometric absorption ၏နိယာမကိုတိုင်းတာသည်။

Light Source System: နိုင်ငံခြားသား ltraviolet အလင်းအရင်းအမြစ်စနစ် (Ultraviolet Light Source System) (Lens နှင့်အတူ Ultraviolet Light Source),

အသုံးပြုမှု - ရေစိုခံလေကြောင်းပလပ်များတပ်ဆင်ထားသည့်အိမ်တွင်းတပ်ဆင်ရန်နှင့်အသုံးပြုရန်အကြံပြုသည်။

Light Pool System: Free Free, Phild phast phildrence resolance နှင့်မြင့်မားသောစီးဆင်းမှုကိုခုခံကာကွယ်ခြင်းနှင့်မြင့်မားသောစီးဆင်းမှုကိုခုခံခြင်း

အသိဉာဏ်လျော်ကြေး - Automa နှင့်အတူအပူချိန်နှင့်ဖိအားလျော်ကြေးနှင့် display ကိုတည်ဆောက်

ဖွဲ့စည်းပုံ

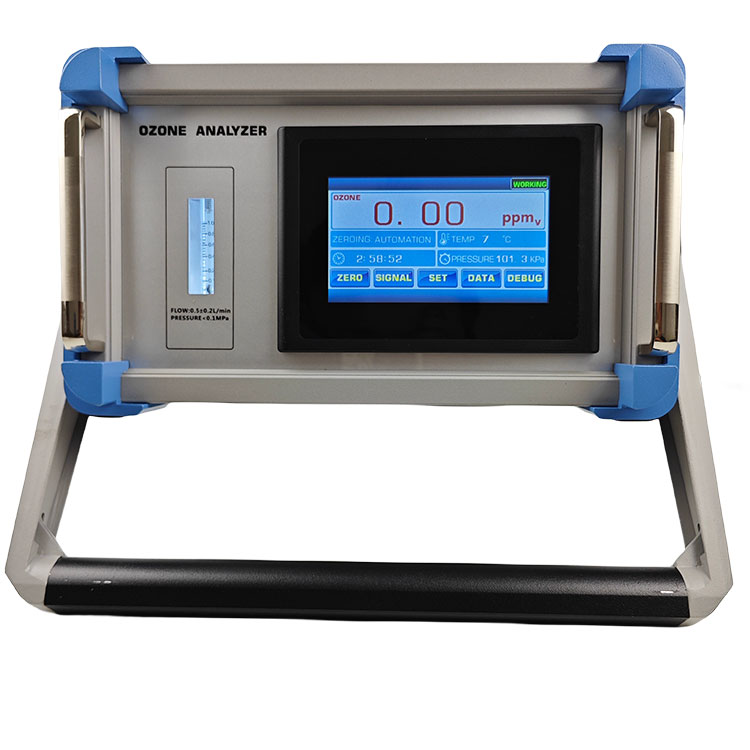

Panel နှင့် display screen

Power input, signal output, ozone inlet, Ozone Outlet, Ozone ထွက်ပေါက်

Power Input:

(01) 24V DC +

(02) 24V DC-

signal terminal output ကို:

(01) Rs485 + (Modbus)	(03) 4-20mA +
(02) Rs485- (Modbus)	(04) 4-20mA-

ဆက်သွယ်မှုနှင့်လုပ်ငန်းစဉ်

ခရမ်းလွန်ဌာနခွဲ SALLING Connection Dragram

(မှတ်ချက် - ဒီဆက်သွယ်မှုဖြစ်စဉ်ကိုသုံးဖို့အကြံပြုထားပြီး,

uv ozone detector, စီးရီးဆည်းပူးခြင်း connection dragram

(မှတ်ချက်။ ။ ဤဆက်သွယ်မှုဖြစ်စဉ်ကိုအသုံးပြုသောအခါ Ozone Generator ၏ပိုက်လိုင်း၏ပိုက်လိုင်း၏ပိုက်လိုင်း၏ဖိအားသည်တည်ငြိမ်မှုရှိရန်အရေးကြီးသည်ကိုသတိပြုရန်အရေးကြီးသည်။ built-in ဖိအား transmitter လျော်ကြေးပေးခြင်းသည်အချို့သောအကွာအဝေးအတွင်းအတက်အကျဖြစ်စေနိုင်သည်။ )
